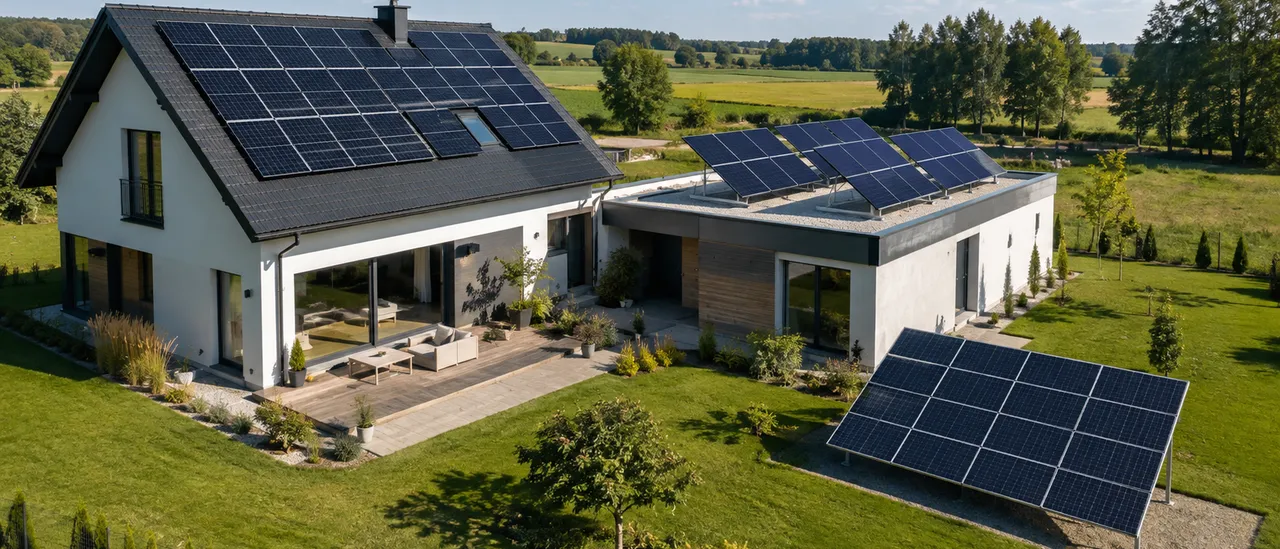

Fotowoltaika na dachu skośnym, płaskim czy na gruncie – którą konstrukcję wybrać?

Wybór paneli i falownika to tylko część projektowania instalacji fotowoltaicznej. Równie ważna jest konstrukcja, która odpowiada za stabilne zamocowanie modułów, ich właściwe ustawienie oraz bezpieczeństwo całego systemu. Innego rozwiązania wymaga dach skośny pokryty dachówką, innego płaski dach z membraną, a jeszcze innego instalacja ustawiona na gruncie.

Nie istnieje jeden rodzaj konstrukcji, który będzie najlepszy dla każdego budynku. Wybór zależy między innymi od pokrycia i stanu dachu, dostępnej powierzchni, nośności, kierunku połaci, zacienienia oraz oczekiwanej mocy instalacji. Poniżej wyjaśniamy, czym różnią się najpopularniejsze rozwiązania i na co zwrócić uwagę przed podjęciem decyzji.

Dlaczego konstrukcja pod panele ma tak duże znaczenie?

Konstrukcja fotowoltaiczna pracuje na zewnątrz przez cały rok. Musi przenosić ciężar modułów, a także obciążenia powodowane przez wiatr i śnieg. Powinna być dopasowana do konkretnego podłoża i zamontowana w sposób, który nie uszkodzi pokrycia dachowego ani warstw izolacyjnych.

Prawidłowo zaprojektowana konstrukcja:

• stabilnie utrzymuje moduły w zaplanowanym położeniu,
• pozwala zachować odpowiednią wentylację paneli,
• nie powoduje niepotrzebnych naprężeń i uszkodzeń pokrycia,
• uwzględnia strefę wiatrową i śniegową,
• umożliwia bezpieczne prowadzenie przewodów,
• ułatwia dostęp serwisowy do instalacji.

Dlatego rodzaju mocowania nie powinno się wybierać wyłącznie na podstawie ceny. Najpierw trzeba ocenić warunki techniczne, a dopiero później porównać możliwe warianty.

Fotowoltaika na dachu skośnym

Dach skośny to najczęstsze miejsce montażu paneli na domach jednorodzinnych. Jeżeli połać ma korzystną orientację, odpowiedni kąt i nie jest zacieniona, pozwala wykorzystać istniejącą powierzchnię budynku bez zajmowania ogrodu.

Sposób mocowania zależy przede wszystkim od rodzaju pokrycia. W przypadku dachówki ceramicznej lub betonowej stosuje się odpowiednio dobrane haki mocowane do elementów konstrukcyjnych dachu. Przy blasze trapezowej, blasze na rąbek lub innych pokryciach używa się systemów przeznaczonych konkretnie do danego materiału. Do elementów mocujących przytwierdza się profile, a następnie moduły.

Układ pionowy czy poziomy?

Panele na dachu skośnym można montować pionowo albo poziomo. Układ pionowy bywa prostszy i często pozwala ograniczyć liczbę elementów konstrukcyjnych. Układ poziomy może natomiast lepiej wykorzystać nietypowy kształt połaci, zwłaszcza gdy miejsce ograniczają okna dachowe, kominy, wyłazy lub lukarny.

O wyborze nie powinna decydować wyłącznie estetyka. Projektant powinien sprawdzić rozmieszczenie krokwi, wymiary połaci, wymagane odstępy od krawędzi oraz możliwość poprowadzenia tras kablowych.

Zalety dachu skośnego

• wykorzystanie niewykorzystanej powierzchni budynku,
• brak potrzeby zajmowania działki,
• naturalny kąt nachylenia połaci,
• estetyczne zintegrowanie instalacji z bryłą domu.

Przed montażem należy jednak sprawdzić stan więźby oraz pokrycia. Jeśli dach w najbliższych latach wymaga remontu, rozsądnie jest przeprowadzić go przed instalacją fotowoltaiki.

Fotowoltaika na dachu płaskim

Na dachu płaskim moduły wymagają konstrukcji, która nada im właściwe nachylenie. Daje to dużą swobodę ustawienia paneli względem stron świata, ale wymaga starannego rozplanowania rzędów, aby moduły wzajemnie się nie zacieniały.

Najczęściej rozważa się dwa sposoby montażu: konstrukcję mocowaną do elementów budynku oraz system balastowy. Wybór zależy od konstrukcji i nośności dachu, rodzaju hydroizolacji, dostępnej powierzchni oraz dopuszczalnych obciążeń.

Konstrukcja mocowana do dachu

W tym wariancie system zostaje trwale połączony z konstrukcją budynku. Pozwala to ograniczyć ilość dodatkowego obciążenia, ale wymaga prawidłowego wykonania punktów mocowania i zachowania szczelności pokrycia. Takie rozwiązanie powinno zostać dobrane po ocenie technicznej dachu.

Konstrukcja balastowa

System balastowy utrzymuje instalację dzięki odpowiednio rozmieszczonemu obciążeniu, bez wykonywania typowych mocowań przechodzących przez pokrycie dachowe. Jego dużą zaletą jest ograniczenie ingerencji w hydroizolację. Nie oznacza to jednak, że można ustawić panele i obciążniki bez obliczeń.

Trzeba uwzględnić nośność dachu, oddziaływanie wiatru, strefy brzegowe oraz sposób rozłożenia ciężaru. Szczególnie ważne jest zabezpieczenie pokrycia przed uszkodzeniem i zastosowanie elementów separujących przewidzianych przez producenta systemu.

Na dachach płaskich często stosuje się panele w układzie poziomym. Możliwe są również układy skierowane na południe albo wschód–zachód. Układ wschód–zachód pozwala zwykle gęściej wykorzystać powierzchnię i uzyskać bardziej równomierną produkcję energii w ciągu dnia.

Zalety dachu płaskiego

• możliwość dobrania kierunku i kąta ustawienia modułów,
• dobre wykorzystanie dużych dachów domów i budynków firmowych,
• łatwiejszy dostęp serwisowy,
• możliwość zastosowania układu południowego lub wschód–zachód.

Fotowoltaika na gruncie

Konstrukcja gruntowa jest dobrym rozwiązaniem, gdy dach jest zacieniony, ma niewłaściwą orientację, małą powierzchnię albo nie powinien być dodatkowo obciążany. Instalację można wówczas ustawić w korzystnym miejscu działki i dobrać kąt nachylenia modułów niezależnie od bryły budynku.

Konstrukcje gruntowe mogą być osadzane na wbijanych lub wkręcanych profilach, fundamentach albo innych systemach dobranych do warunków gruntu. Przed wyborem miejsca należy sprawdzić przebieg podziemnych instalacji, ukształtowanie terenu, zacienienie oraz odległość od budynku i punktu przyłączenia.

Zalety instalacji gruntowej

• swobodne ustawienie względem słońca,
• możliwość budowy większej instalacji,
• łatwy dostęp do modułów podczas serwisu i czyszczenia,
• brak dodatkowego obciążenia dachu.

Trzeba jednocześnie pamiętać, że instalacja zajmuje część działki, wymaga wykonania trasy kablowej i może mieć wyższy koszt konstrukcji oraz prac ziemnych. Przed realizacją należy również sprawdzić wymagania formalne właściwe dla konkretnej inwestycji.

Dach czy grunt – jak podjąć właściwą decyzję?

Najlepsze rozwiązanie można wybrać dopiero po porównaniu kilku elementów:

1. Stan i nośność dachu – konstrukcja budynku musi bezpiecznie przenieść dodatkowe obciążenia.
2. Rodzaj pokrycia – sposób mocowania musi być przeznaczony do konkretnego materiału.
3. Dostępna powierzchnia – kominy, okna, attyki i strefy brzegowe ograniczają liczbę modułów.
4. Orientacja i zacienienie – istotne są drzewa, sąsiednie budynki i elementy znajdujące się na dachu.
5. Planowana moc instalacji – większy system może nie zmieścić się na jednej połaci.
6. Estetyka i sposób wykorzystania działki – dla części inwestorów ważne jest zachowanie wolnej przestrzeni wokół domu.
7. Koszt całej realizacji – należy porównywać kompletny zakres, a nie tylko cenę samych profili i mocowań.

Najczęstsze błędy przy wyborze konstrukcji PV

Do problemów najczęściej prowadzi dobór konstrukcji bez wcześniejszych pomiarów i oceny technicznej. Błędem jest także maksymalne zagęszczanie modułów bez uwzględnienia cienia, stref brzegowych i dostępu serwisowego. Na dachu płaskim nie wolno pomijać obliczeń obciążenia ani traktować balastu jako rozwiązania uniwersalnego.

Warto również upewnić się, że wycena obejmuje wszystkie elementy potrzebne do wykonania instalacji. Pozornie tańsza oferta może nie uwzględniać właściwych mocowań, zabezpieczeń pokrycia, dodatkowych prac dekarskich albo trasy kablowej.

Konstrukcje fotowoltaiczne w Opolu i województwie opolskim

Budynki w Opolu i całym województwie opolskim mają bardzo zróżnicowane dachy: od tradycyjnych połaci krytych dachówką, przez blachę, aż po płaskie dachy domów, hal i obiektów usługowych. Dlatego przed przygotowaniem oferty analizujemy konkretny budynek, możliwe rozmieszczenie paneli oraz oczekiwaną moc instalacji.

Feniks OZE wykonuje instalacje fotowoltaiczne na dachach skośnych, płaskich oraz na gruncie. Dobieramy konstrukcję do pokrycia, układu modułów i warunków technicznych, a wycena obejmuje kompletną realizację.

Podsumowanie

Dach skośny zwykle pozwala wykorzystać istniejącą połać i ograniczyć zakres konstrukcji. Dach płaski daje większą swobodę ustawienia modułów, ale wymaga odpowiedniego systemu mocowanego lub balastowego. Montaż na gruncie sprawdzi się wtedy, gdy dach nie zapewnia właściwych warunków albo inwestor planuje większą instalację.

Ostateczną decyzję warto podjąć po oględzinach i przygotowaniu projektu rozmieszczenia paneli. Dzięki temu konstrukcja będzie nie tylko dopasowana cenowo, lecz przede wszystkim bezpieczna i odpowiednia dla konkretnego budynku.
